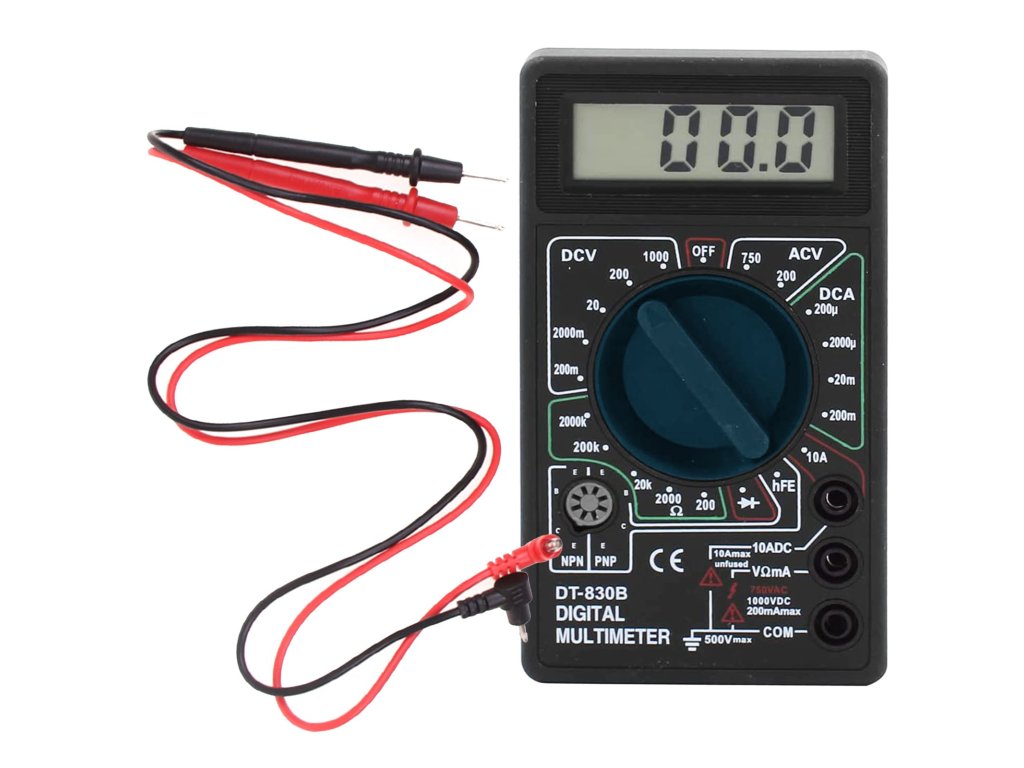

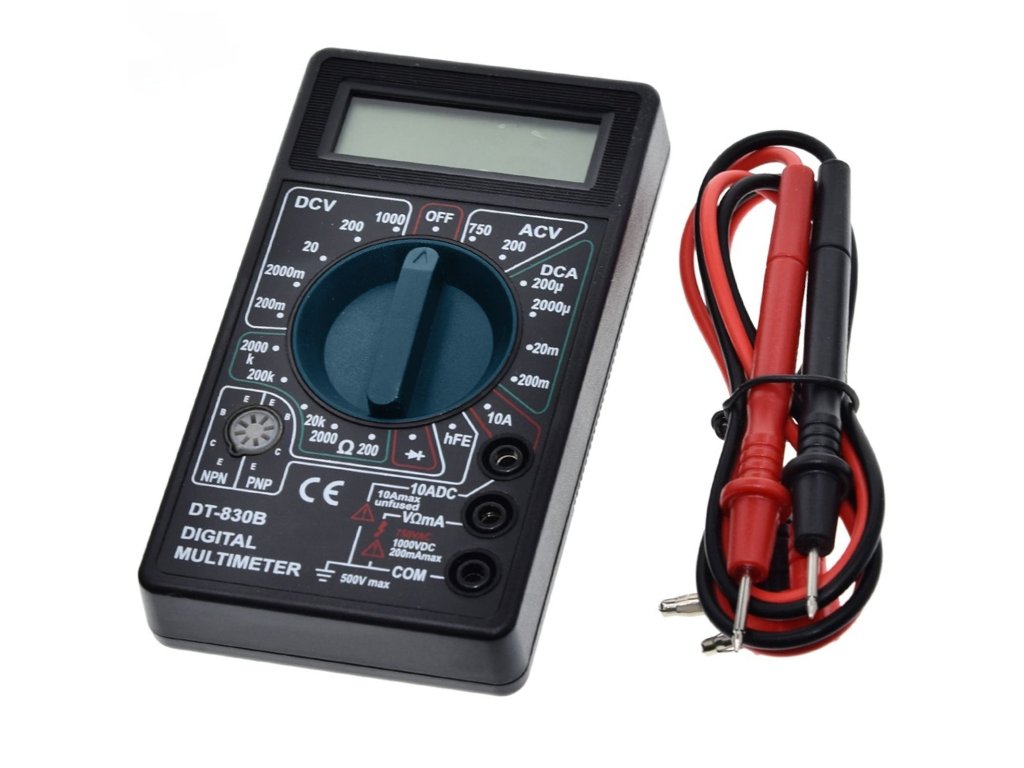

TFY DT-830 B/T Digitální multimetr

Detailní popis produktu

Digitální multimetr DT-830 B/D je ideální pro pokročilé amatéry a elektrikáře! Multimetr je velmi užitečné zařízení v každé domácí i profesionální dílně. Má všechny základní funkce.

1. Měření odolnosti:

V multimetru se nachází zvuková signalizace, že okruh je zavřený. Pokud multimetr nevydává žádný signál, znamená to, že někde je hodnota přerušení nebo odporu obvodu nad 50 Ohm.

Minimální rozsah odporu do 200 Ohmů se nazývá zkrat. Pokud navzájem připojíte červená a černou sondu, zařízení by mělo zobrazovat hodnotu blízkou nuly.

2. Jak měřit stejnosměrné napětí DCV:

Připojte černý vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte přepínač funkcí na odpovídající rozsah „DCV“ a připojte paralelně na měřený obvod hroty měřicích kabelů. Polarita měřené veličiny se automaticky zobrazí na displeji.

3. Jak měřit střídavé napětí ACV:

Připojte černý vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte přepínač funkcí na odpovídající rozsah „ACV“ a připojte paralelně na měřený obvod hroty měřicích kabelů.

Upozornění: nepřipojujte na vstup napětí vyšší než 750 Vrm.

Instalace v sektoru ACV se provádí stejným způsobem jako v DCV. Vysoké napětí 220-380V může způsobit poruchu zařízení v důsledku nesprávného připojení.

4. Měření hodnoty stejnosměrného proudu DCA:

Připojte černý vodič do svorky „COM“ a červený vodič do svorky s odpovídající hodnotou měřeného proudu 200mA do sbírek V/mA/ohm nad 200mA -10A do sbírky 10A.

Nastavte přepínač funkcí na odpovídající rozsah „DCA“ a připojte do série s měřeným obvodem hroty měřicích kabelů.

Maximální vstupní proud (200 mA, příp. 10 A) nesmí být překročen! V případě, že se pojistka kvůli překročení rozsahu přepálí, nahraďte ji výlučně pojistkou 200 mA. Rozsah 10 A není jištěn! Nikdy neměřte zkratový proud baterie (přiloženým hrotů na + - bez zátěže)

5.Kontrola použitelnosti diod:

Připojte černý vodič do svorky „COM“ a červený vodič do svorky „V/mA/ohm“. Nastavte přepínač funkcí na symbol diod a připojte vodiče na měřenou diodu.

U pnp typu by měla být plus-sonda, na sondě multimetr ukazuje záporně nekonečno na další dva (emitor a kolektor). Pokud je tranzistor typu npn, základna je minusová sonda. Chcete-li najít vysílač, musíte měřit odpor jeho přechodu, který je vždy větší. Pro funkční prvek musí být v rozmezí 500-1200 ohmů.

Měřením přechodů s multimetrem ve směru dopředu a dozadu můžete určit, zda tranzistor funguje nebo ne.

6. Sektor hFE:

Nastavte přepínač funkcí dopolohy hFE. Vložte tranzistor do speciálního konektoru podle typu NPN nebo PNP.

7. Kdy je třeba vyměnit baterii:

V případě slabé baterie se změní výkon číslic na displeji a odchylka výsledků měření od přibližných známých hodnot. Na displeji multimetru se zobrazí obrázek baterie.

Odšroubujte zadní kryt, vyjměte baterii a vyměňte ji.

Při výměně pojistky postupujte stejně jako při výměně baterie. Pojistku nahraďte výlučně pojistkou stejného typu.

Multimetr DT-830B

• 3,5" LCD s vysokým kontrastem
• měření stejnosměrného napětí: 200mV až 600 V
• měření střídavého napětí: 200V až 600 V
• měření stejnosměrného proudu: 200uA až 200mA
• měření střídavého proudu: až 10A
• elektrického odporu: 200 Ohm až 2000 KOhm
• zkouška diod
• měření tranzistorů: NPN a PNP
• měření hFE

Obsah balení:

měřící kabely

1x 9V baterie

digitální multimetr

Klíčové vlastnosti:

• digitální multimetr
• s displejem
• měření napětí a proudu
• zkouška diod
• na baterie

Parametry a specifikace:

Model: DT-830 B/T

Výrobce: TFY

Rozměry: 27x70x125mm

Hmotnost: 0,150kg

Napájení: 9V baterie

Barva: černá
